H型泛塞封弹簧是什么？

H型泛塞封弹簧是一种用于弹簧蓄能密封结构中的连续螺旋式金属弹簧施力元件，通常安装于 PTFE 或 PEEK 密封套内部，用于持续提供稳定密封预紧力。

H型泛塞封弹簧适用于哪些工况？

H型泛塞封弹簧适用于高压密封、静态密封、超低温、气体密封、真空环境及低速动态密封等工况。

H型泛塞封弹簧与V型弹簧有什么区别？

H型螺旋弹簧具有更高单位载荷能力及更稳定的压缩特性，更适用于高压及长期静态密封；V型悬臂弹簧摩擦更低，更适用于动态密封及高速往复运动工况。

H型泛塞封弹簧常用哪些材料？

常用材料包括 Elgiloy®、Inconel® X-750、Inconel® 718、Hastelloy® C276、17-7PH 及 301 不锈钢等。

H型泛塞封弹簧支持非标定制吗？

支持根据密封结构、安装空间、介质、温度及压力条件进行尺寸、材料、卷绕结构及焊接形式定制。

H型泛塞封弹簧｜高压与超低温密封弹簧结构 - 湖南瀚达电子科技有限公司

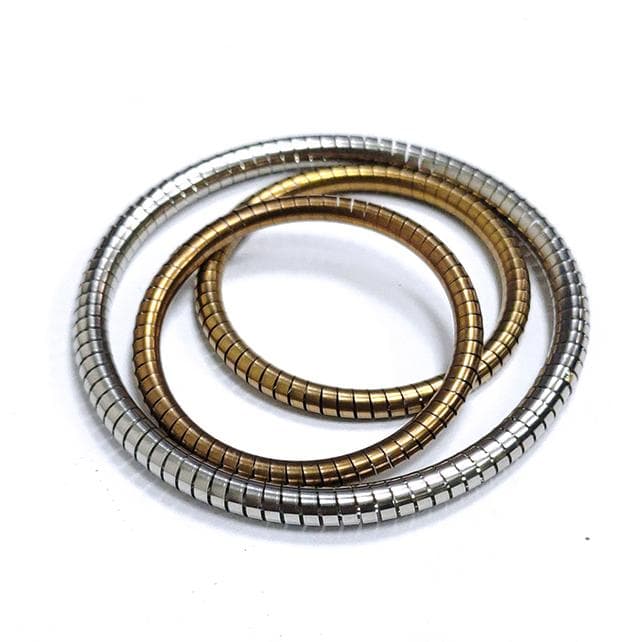

H型泛塞封弹簧简介

H型泛塞封弹簧是一种用于弹簧蓄能密封结构中的螺旋式金属弹簧施力元件，属于泛塞封弹簧的常见结构形式之一。其整体采用连续螺旋卷绕结构，部分型号采用双股或双层卷绕设计，因截面形态类似“H”而被称为“H型弹簧”。

该类弹簧通常安装于 PTFE、PEEK 等高性能密封套内部，用于持续向密封唇提供稳定的径向或轴向预紧力，从而提高密封系统在复杂工况下的长期稳定性。

相比悬臂式V型弹簧，H 型螺旋弹簧通常具有更高单位载荷能力与更稳定的压缩特性，更适用于高压、静态及低速动态密封环境。

联系我们

H型泛塞封弹簧的结构特点

H型泛塞封弹簧采用连续螺旋卷绕结构，弹簧整体形成闭环，能够在密封腔内形成更加均匀的载荷分布。相比局部接触式结构，连续螺旋结构能够降低局部应力集中，并提高密封系统在长期运行中的稳定性。

其主要特点包括：

连续螺旋结构，受力更加均匀
单位压缩载荷较高，适用于高压密封
弹力输出稳定，长期使用不易衰减
可补偿密封磨损与尺寸公差变化
适用于低温、深冷及腐蚀性介质环境
更适合静态或低速动态工况

部分 H 型弹簧采用扁线卷绕结构，能够在有限安装空间内获得更高弹簧载荷，并提高密封接触稳定性。

H型泛塞封弹簧的工作原理

H型泛塞封弹簧安装在密封套内部后，会持续向密封唇施加稳定、均匀的弹性预紧力，使密封材料即使在低压或无压状态下也能与被密封面保持初始贴合。

在设备运行过程中，弹簧能够自动补偿：

密封唇磨损
温度变化引起的热胀冷缩
轴或孔的轻微偏心
长时间使用后的间隙变化

当系统压力升高时，介质压力会进一步辅助推动密封唇紧贴密封面，实现自增压密封效果。弹簧的致动效应可以克服金属配合面的轻微偏心以及密封唇的磨耗，从而持续保有预期的密封性。相比V型弹簧或斜圈弹簧，H 型螺旋弹簧在较小压缩范围内能够提供更高且更稳定的密封载荷，因此更适用于长期稳定密封、高压密封及低速动态工况。

以下表格中的尺寸为部分型号，如需更多可以联系我们给您完整型号规格表，我们也支持各种材料和型号的定制，我们最小可以生产0.86mm（图纸中S的尺寸）的管径，我们生产产品工艺优势：

公差控制：尺寸精度高，可保证稳定的载荷输出；
一致性高：先进设备与工艺确保批量产品性能稳定；无跳阶：受力更均匀，密封性更强
表面处理：划痕小，特殊工况下（腐蚀性环境）可获得更长的使用寿命

H型泛塞封弹簧 - 湖南瀚达电子科技有限公司

信号	S（管径）	H（材料宽度）	C(材料厚度)
HDY-SHE-152038010	1.52mm \| .06″	0.38mm \| .015″	0.10mm \| .0039″
HDY-SHE-200150010	2.00mm \| .079″	1.50mm \| .059″	0.10mm \| .0039″
HDY-SHE-229051013	2.29mm \| .09″	0.51mm \| .02″	0.13mm \| .005″
HDY-SHE-250150010	2.50mm \| .098″	1.50mm \| .059″	0.10mm \| .0039″
HDY-SHE-300150010	3.00mm \| .118″	1.50mm \| .059″	0.10mm \| .0039″
HDY-SHE-318064020	3.18mm \| .125″	0.64mm \| .025″	0.20mm \| .0079″
HDY-SHE-318150015	3.18mm \| .125″	1.50mm \| .059″	0.15mm \| .0059″
HDY-SHE-350150015	3.50mm \| .138″	1.50mm \| .059″	0.15mm \| .0059″
HDY-SHE-400150015	4.00mm \| .157″	1.50mm \| .059″	0.15mm \| .0059″
HDY-SHE-450150015	4.50mm \| .177″	1.50mm \| .059″	0.15mm \| .0059″
HDY-SHE-500200015	5.00mm \| .197″	2.00mm \| .079″	0.15mm \| .0059″
HDY-SHE-600200015	6.00mm \| .236″	2.00mm \| .079″	0.15mm \| .0059″
HDY-SHE-700200020	7.00mm \| .276″	2.00mm \| .079″	0.20mm \| .0079″
HDY-SHE-800200020	8.00mm \| .315″	2.00mm \| .079″	0.20mm \| .0079″

信号	S（管径）	H（材料宽度）	C(材料厚度)
HDY-SHE-152038010	1.52mm \| .06″	0.38mm \| .015″	0.10mm \| .0039″
HDY-SHE-200150010	2.00mm \| .079″	1.50mm \| .059″	0.10mm \| .0039″
HDY-SHE-229051013	2.29mm \| .09″	0.51mm \| .02″	0.13mm \| .005″
HDY-SHE-250150010	2.50mm \| .098″	1.50mm \| .059″	0.10mm \| .0039″
HDY-SHE-300150010	3.00mm \| .118″	1.50mm \| .059″	0.10mm \| .0039″
HDY-SHE-318064020	3.18mm \| .125″	0.64mm \| .025″	0.20mm \| .0079″
HDY-SHE-318150015	3.18mm \| .125″	1.50mm \| .059″	0.15mm \| .0059″
HDY-SHE-350150015	3.50mm \| .138″	1.50mm \| .059″	0.15mm \| .0059″
HDY-SHE-400150015	4.00mm \| .157″	1.50mm \| .059″	0.15mm \| .0059″
HDY-SHE-450150015	4.50mm \| .177″	1.50mm \| .059″	0.15mm \| .0059″
HDY-SHE-500200015	5.00mm \| .197″	2.00mm \| .079″	0.15mm \| .0059″
HDY-SHE-600200015	6.00mm \| .236″	2.00mm \| .079″	0.15mm \| .0059″
HDY-SHE-700200020	7.00mm \| .276″	2.00mm \| .079″	0.20mm \| .0079″
HDY-SHE-800200020	8.00mm \| .315″	2.00mm \| .079″	0.20mm \| .0079″

对比项目	H型泛塞封弹簧（Helical Spring）	V型泛塞封弹簧（Cantilever Spring）
结构形式	连续螺旋卷绕结构	悬臂式弹片结构
弹力特性	单位载荷较高	弹力较柔和
接触压力	接触压力更高	接触压力较低
摩擦特性	摩擦相对较高	摩擦较低
动态响应	更适合低速或静态工况	更适合高速动态工况
密封能力	高压密封能力更强	中低压动态密封表现更好
气体密封	更适合气体及真空密封	一般用于液体动态密封
压缩特性	小变形下即可提供较高载荷	压缩范围更宽
耐磨补偿	长期载荷稳定性较好	动态补偿能力较好
适用工况	高压、静态、低速、深冷	往复运动、旋转、低摩擦
常见应用	阀门、气体设备、超低温系统	液压系统、旋转轴、动态密封
典型优势	高密封载荷、长期稳定性	低摩擦、动态适应性好

H型泛塞封弹簧

H型泛塞封弹簧简介

H型泛塞封弹簧定制能力

H型泛塞封弹簧的结构特点

H型泛塞封弹簧的工作原理

H型弹簧规格表

适用工况和应用

适用工况:

典型应用领域:

H型与V型泛塞封弹簧有什么区别？

对比项目

结构选择建议

H型泛塞封弹簧常用材料

H型泛塞封弹簧优秀的耐介质性能

高稳定性能设计的H型泛塞封弹簧

在半导体领域H型泛塞封弹簧的应用

瀚达V型一体簧的高性能密封解决方案

有着卓越抗侧向力与抗振设计的瀚达U型泛塞封弹簧

V型泛塞封弹簧：自适应密封与长寿命设计的卓越典范

工况需求	推荐弹簧类型
高压密封	H型螺旋弹簧
气体密封	H型螺旋弹簧
真空环境	H型螺旋弹簧
长期静态密封	H型螺旋弹簧
低摩擦需求	V型悬臂弹簧
高速往复运动	V型悬臂弹簧
旋转动态密封	V型悬臂弹簧
